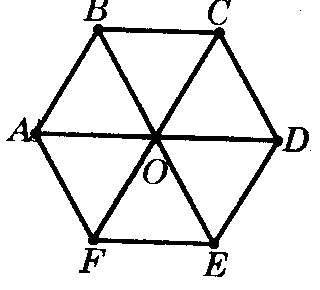

（第三屆理想杯初二物理試題競賽）12根阻值均為r的電阻絲連接成如圖所示的電路，求AD間的總電阻。
?
?
?
?
該電路有明顯的對稱性：IAB=IAF，假設撤去中間的OA和OD，則只有IAB和IAF兩支電流，且在O點機遇，顯然，由于上、下兩只電流完全對稱，兩支電流勢均力敵，上一支電流將會是B→O→C，下一支電流是F→O→E，互不相干。同時，AO兩點間的電壓等于OD兩點間的電壓，所以IAO=IOD，這樣，該電路將等效于右圖，從該圖可求得RAD=4/5R
?
